Высота блока до обрезки: 80-520 мм
Ширина блока до обрезки 70-345 мм
Высота блока после обрезки 80-420 мм
Толщина макс  70 мм
Высота стопы 2-100 мм
Мин. толщина блока 2 мм
Макс. высота подачи блока 110 мм
Макс. высота резки 100 мм
Длина выводного транспортера 1000 мм
Макс. техническая скорость 1500 цикл/час
Рабочее давление сжатого воздуха 6-8 бар
Электропитание 380 В, 3 фазы, 50 Гц
Габариты 2924 х 2628 мм
Вес 3250 кг

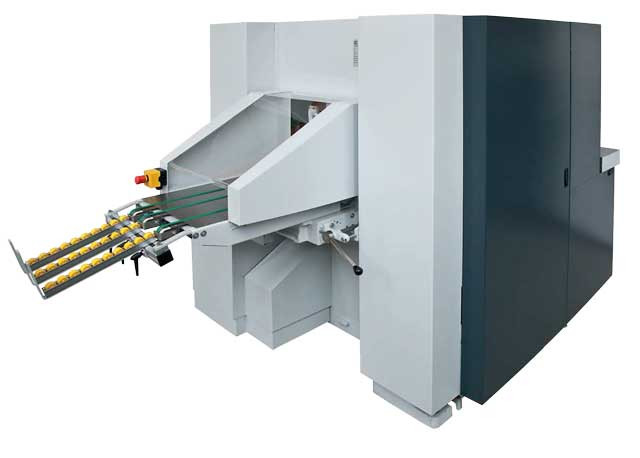

Wohlenberg trim-tec 25o

Трехножевая резальная машина

Трехножевая резальная машина trim-tec 25o предназначена для подрезки книг, брошюр и журналов с 3-х сторон.
Может быть установлена «в линию» с КБС, а также работать и в автономном режиме.
Машина отличается мощной конструкцией, быстрой переналадкой при смене форматов, а также качеством своей работы и долговечностью.

Трехножевые гидравлические резальные машины Wohlenberg Trim-tec 25o имеют стабильную мощную конструкцию, полированный стол из нержавеющей стали с воздушной подушкой и цифровое управление с возможностью программирования и запоминания параметров работы.

КОНСТРУКТИВНЫЕ ПРЕИМУЩЕСТВА

  • Принцип «скользящего» реза на всех 3-х ножах;
  • Точный и качественный рез без характерных следов от ножа на обрезе блока;
  • Автоматическое регулирование скорости потока продукции;
  • В целях обеспечения сохранности внешнего вида продукции в трехножевой резальной машине предусмотрены: рабочие поверхности из полированной нержавеющей стали, воздушная «подушка» при перемещениях продукции, «нежные» движения всех механических частей, соприкасающихся с продукцией, точное позиционирование привертки перед циклом реза; система захватов с 4-х сторон в целях плавной и аккуратной выгрузки готовой продукции на выводной конвейер;
  • AP- система автоматического позиционирования ножей по формату с помощью сервоприводов;
  • Смена ножей производится в течение нескольких минут с помощью специального комплекта;
  • Прочная цельнолитая станина трехножевой резальной машины гарантирует точность реза и надежность работы;
  • Постоянная централизованная автоматическая смазка всех узлов и механизмов с индикацией количества масла;
  • Рассчитанные с помощью компьютера кулачковые механизмы обеспечивают хорошую синхронизацию и бесшумность работы;
  • Двухскоростное движения толкателя: медленная подача и быстрый возврат;
  • Возможность программирования встроенного счетчика резов;
  • Подающий конвейер со счетно-накопительным устройством для автоматического формирования привертки;
  • Лента конвейера длинной1,6 мс плавной настройкой скорости движения;
  • Надежное обеспечение безопасности персонала, соответствующее сертификату CE и GS.

Технические особенности:
Автоматическая трехножевая резальная машина для обрезки с трех сторон книг, журналов, брошюр и других изданий Технология Wohlenberg для высокоточного и чистого реза.
Единая цельнолитая резальная секция, выполненная одной частью для гарантии высокой стабильности точности реза.
Переключение с подачи одиночных экземпляров на подачу пачками.
Равнение блоков по 4 сторонам.
Сабельный рез для всех трех ножей.
Функция «нет книги – нет реза» для увеличения срока службы ножей и марзанов.
Возможность работы как в непрерывном (блок после обрезки выталкивается на стол приемки), так и в возвратном (блок после обрезки возвращается к оператору) режимах.
Устройство быстрой замены ножей с двумя комплектом держателей Автоматическое позиционирование для смены формата.
Гидравлический привод на подаче блока с возможностью регулировки усилия захвата.
Гидравлическая система прижима с возможностью плавной регулировки усилия прижима во время работы.
Комплект прижимов.
Автоматическая централизованная смазка с контролем минимального уровня масла.
Выводной транспортер готовой продукции с поворотными шарнирами.
Подсветка рабочего стола.
Защитное реле для всех моторов.
Счетчик продукции.
Система воздухораздува для удаления отходов.
Передовая компьютерная система управления с сенсорным дисплеем. Интерактивный интерфейс для программирования режимов резки.
Наглядное графическое отображение выполняемых программ резки.
Запись в память системы управления программ работы.

*) Внимание!!! Для работы машины необходимо подключение к компрессору или линии для подачи сжатого воздуха.
Система воздухоснабжения должна обеспечивать осушение, маслоотделение и обеспечивать давление 6-8 бар при производительности не менее 250 л/мин. Подаваемый воздух должен соответствовать следующим классам по стандарту ISO 8573-1
Содержание масла — класс 1 (менее 0.01 мГ/куб.м)
Влажность воздуха — класс 3 (точка росы менее -20°С)
Размер твердых частиц — класс 1 (менее 0.1 мкм)

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ:

  • Комплект их 2 (двух) запасных ножей HSS
  • Комплект марзанов (66 шт.)
  • Гидравлическое масло (комплект: 3 канистры по 20 л)
  • Отделочные пластины из алюминия (1 комплект)
  • Прижимные пластины (1 комплект)
  • Пластины, задающие размер (1 комплект)
  • Руководство пользователя на русском языке
  • Паспорт на товар
